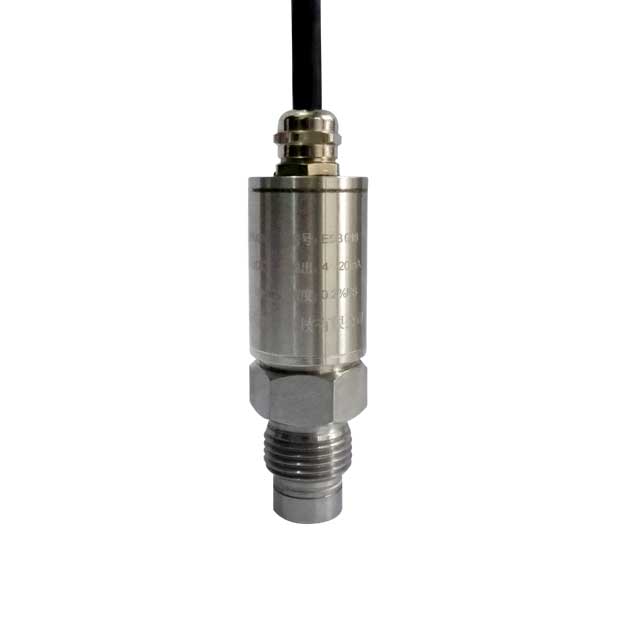

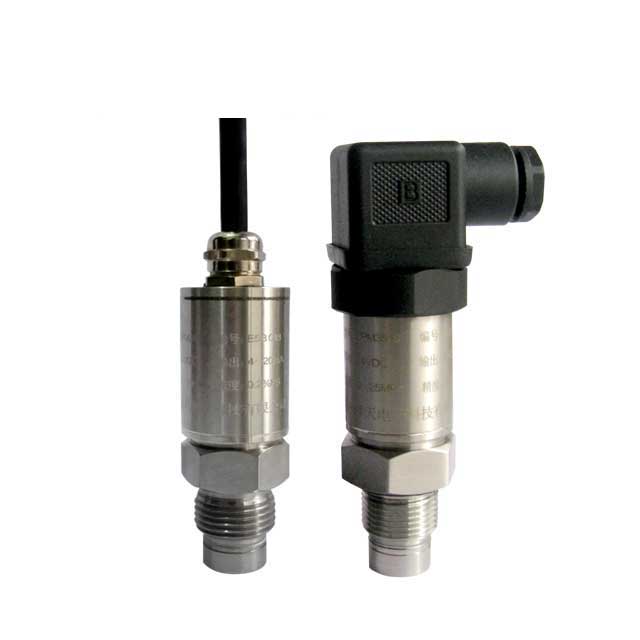

CYB337堅固平膜壓力變送器是將特殊堅固處理的不銹鋼齊平厚膜片，利用特殊的工藝制作成傳感器，配合高性能專用處理電路制作而成。CYB337采用平面膜片，無引壓孔，防堵塞。高強度特種不銹鋼感壓膜片，抗尖利石粒、小金屬粒沖擊。產品具高有精度、高抗干擾、耐沖刷，過載和沖擊能力強、抗微粒沖擊、防潮性和長期穩定性好等特點。特別適用于粘稠介質、固液混合的流體壓力測量，解決了擴散硅、陶瓷材料傳感器膜片經常破裂的難題?，F(xiàn)已廣泛應用于泥漿、煤漿、紙漿、原油、瀝青、化工涂料、油漆檢測、造紙工業等領域。

應用領域

環?；ね苛?、聚氨酯設備、油漆檢測系統；

泥漿、泥漿泵、煤漿、紙漿、原油、瀝青等；

油田鉆井、測井、錄井、近海石油開采平臺、油井測量儀器等；

其它需要防堵，高強振動、沖擊的工業現場。

技術參數

測量范圍：0～0.5MPa···60MPa；

過載壓力：2倍滿量程壓力；

破壞壓力：5倍標稱壓力；

壓力類型：表壓；

供電電源：9～32VDC；

輸出信號：4～20mA；0～20mA；0～5VDC；0.5～4.5V ；0～10VDC；RS485；IIC；CAN等；

準確度：±0.1%FS；±0.2%FS；±0.5%FS；

重復性：±0.2%FS/年；

長期穩定性：±0.1%FS/年；

頻率響應：≥1KHz；

介質溫度：－40℃～85℃···125℃；

零點溫度漂移：±0.02%FS/℃；

滿度溫度漂移：±0.02%FS/℃；

壓力連接：M20X1.5；G1/2；

介質接觸材質：316L，1Cr18Ni9Ti；

電氣連接：直接出線；霍斯曼；M12；航空插件；

顯示：赫斯曼數顯表頭；

外殼防護：IP65；P67；

沖擊：20G ，11msec，1/2 sine；

震動：10G peak，20 到 2400 Hz。

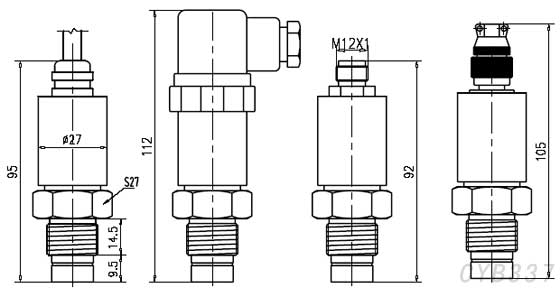

典型外形結構

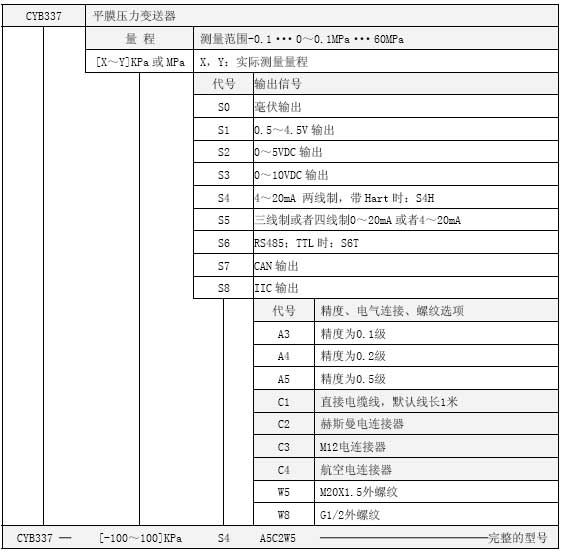

選型指南

選型示例： CYB337─(0～10)MPaS4A5C2W5， 表示壓力量程為(0～10)MPa；輸出信號為兩線制4～20mA；測量精度：0.5級；電氣連接為赫斯曼；M20X1.5外螺紋引壓接口。

注：

1、選型表中默認的供電電壓為24VDC，介質溫度為常溫，壓力類型為表壓；

2、本產品可提供定制，特殊輸出信號、精度等級、供電電壓、螺紋規格、電氣連接、介質溫度、顯示、壓力類型、介質接觸材質、防護等級請明確說明或聯系澤天。

相關資料

1、 CYB337堅固平膜壓力傳感器外形尺寸CAD圖 請點擊下載。
